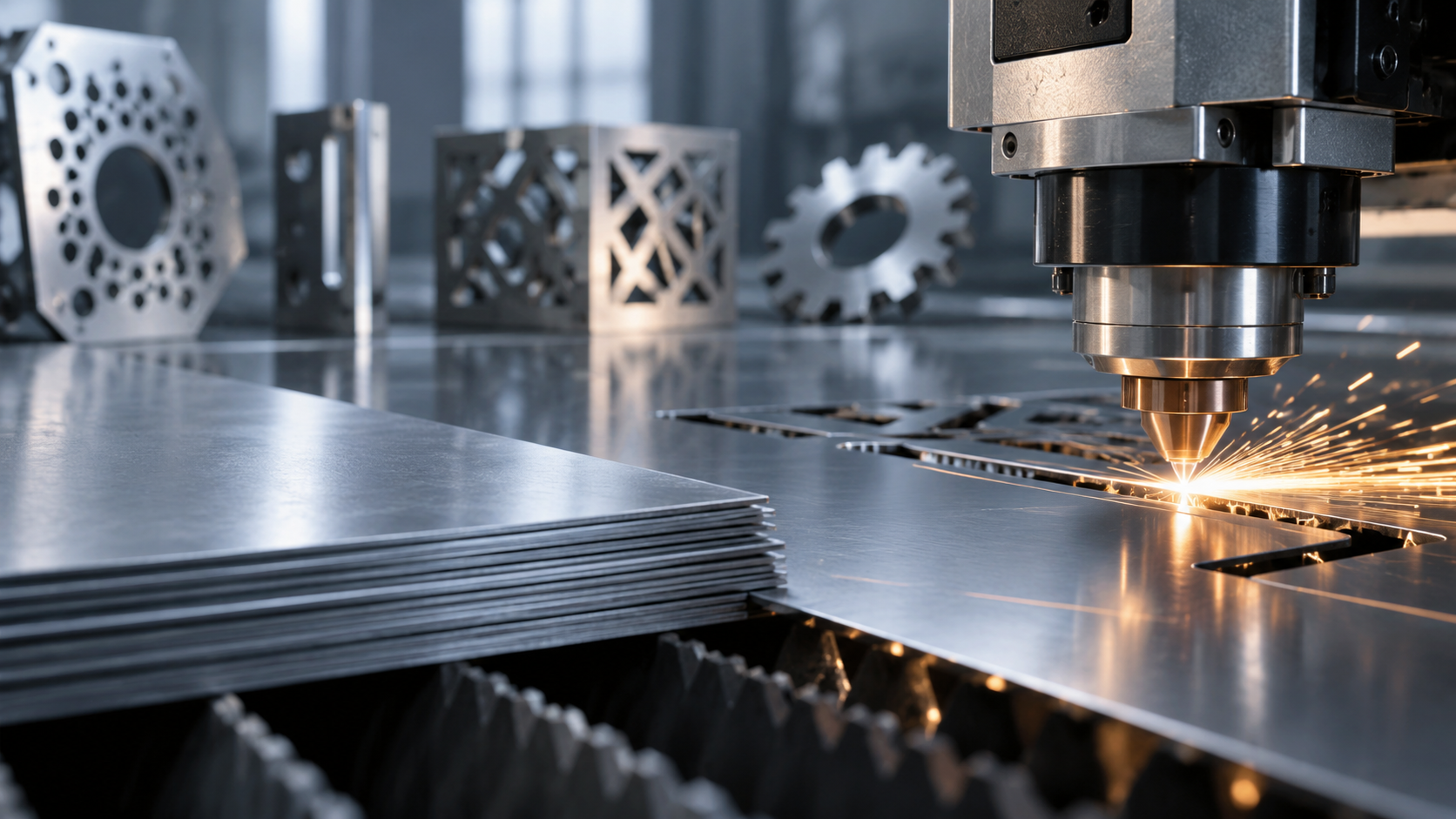

Ст3сп5 — одна из распространенных марок конструкционной углеродистой стали обыкновенного качества. Материал используется при изготовлении металлоконструкций, корпусов, рам, деталей оборудования, листовых заготовок и множества других изделий.
Для предприятий, занимающихся лазерной резкой металла, эта марка интересна прежде всего сочетанием доступности, пластичности, свариваемости и предсказуемого поведения при обработке.
Лист из Ст3сп5 подходит для изготовления как сравнительно простых пластин и кронштейнов, так и деталей со сложным фигурным контуром. После раскроя заготовки можно подвергать гибке, сварке, сверлению, механической обработке и нанесению защитных покрытий.
Чтобы правильно подобрать режим лазерной резки и понять дальнейшее поведение детали, необходимо учитывать химический состав, толщину листа, качество проката и требования к готовому изделию.
Обозначение марки позволяет получить базовую информацию о металле.
«Ст» указывает на конструкционную углеродистую сталь обыкновенного качества.
Цифра «3» относится к группе материала и связана с его составом и характеристиками.
Буквы «сп» обозначают спокойную степень раскисления.
При производстве такой стали процесс раскисления проводится таким образом, чтобы получить более однородный металл с небольшим количеством газовых дефектов.
Цифра «5» относится к категории поставки и требованиям, предусмотренным соответствующими нормативами для материала.
Для лазерной обработки особенно интересна именно стабильность структуры листа. Чем однороднее исходный прокат, тем легче обеспечить повторяемость результата при раскрое партии.
Ст3сп5 относится к низкоуглеродистым конструкционным сталям.
Содержание основных элементов находится примерно в следующих пределах:
| Элемент | Содержание |
|---|---|
| Углерод | 0,14–0,22 % |
| Марганец | 0,40–0,65 % |
| Кремний | 0,05–0,30 % |
| Сера | не более 0,040 % |
| Фосфор | не более 0,040 % |
| Азот | до установленных стандартом значений |
| Медь, хром, никель | допускаются в ограниченных остаточных количествах |
Для лазерной резки важна не каждая цифра отдельно, а общее поведение металла.
Умеренное содержание углерода обеспечивает сочетание прочности и пластичности.
Это позволяет использовать вырезанные лазером заготовки для дальнейшей гибки и сварки.
Марганец влияет на прочностные свойства материала, а кремний участвует в процессе раскисления.
Ограничение содержания серы и фосфора помогает уменьшить неблагоприятное влияние этих примесей на свойства стали.
В результате материал остается технологичным и подходит для большого числа стандартных производственных задач.
Углеродистые стали относятся к основным материалам, обрабатываемым лазером.
Ст3сп5 удобна тем, что ее свойства хорошо известны, а листовой прокат широко доступен.
При корректных настройках можно получать:
Лазер воздействует на металл локально, поэтому не требуется механически продавливать или прорубать лист.
Это особенно удобно при изготовлении деталей сложной геометрии.
В отличие от штамповки, для изменения контура не нужно производить новую специальную оснастку. Достаточно внести изменения в цифровую модель и подготовить новую программу раскроя.
Ст3сп5 сочетает умеренную прочность с хорошей пластичностью.
Типичные характеристики находятся в диапазонах, зависящих от толщины проката и условий поставки:
Для самой лазерной резки эти показатели не являются единственными определяющими параметрами, однако они имеют большое значение для последующей эксплуатации детали.
Пластичность позволяет выполнять гибку.
Хорошая свариваемость упрощает сборку.
Умеренная прочность подходит для многочисленных корпусов, рам, опор, панелей и элементов металлоконструкций.
Именно поэтому лазерный раскрой Ст3сп5 часто является лишь первым этапом изготовления изделия.
Качество лазерной резки во многом зависит от исходного проката.
Производство стали включает плавку, раскисление, разливку и последующую прокатку.
На этом этапе формируется необходимый химический состав.
Контролируются концентрации углерода, марганца, кремния и других элементов.
Ст3сп относится к спокойным сталям.
За счет полного раскисления металл получает более однородную структуру.
Для дальнейшей обработки это выгодно, поскольку свойства листа остаются сравнительно стабильными по площади.
Современное производство широко использует непрерывную разливку, позволяющую получать заготовки стабильного качества.
Из полученной заготовки формируется лист требуемой толщины.
Для лазерной резки имеют значение не только свойства самой марки, но и фактическая геометрия листа: плоскостность, толщина, состояние поверхности и наличие окалины.
Даже качественная марка стали при плохом состоянии проката способна создавать дополнительные сложности в обработке.
Перед запуском лист необходимо оценить визуально.
Проверяют:
Особенно важна плоскостность.
Если лист сильно выгнут, расстояние между режущей головкой и поверхностью будет изменяться при перемещении.
Современные системы способны компенсировать небольшие отклонения, однако выраженная деформация материала все равно ухудшает стабильность процесса.
Мощность выбирают исходя из толщины листа, возможностей оборудования и требуемой производительности.
Ошибка — считать, что максимальная доступная мощность всегда обеспечивает лучший результат.
Для каждой толщины существует свой рабочий режим.
При избыточном тепловложении ухудшается состояние кромки и возрастает влияние нагрева на материал. При недостаточном луч может не обеспечить устойчивого прорезания.
Поэтому мощность всегда рассматривают вместе со скоростью перемещения.
Тонкие листы можно обрабатывать значительно быстрее толстых.
Однако конкретная скорость зависит от:
При чрезмерно низкой скорости в металл поступает больше тепла, чем требуется.
В результате увеличивается зона термического воздействия и может образовываться дополнительный расплав.
Если скорость завышена, нижняя часть листа может прорезаться нестабильно.
Правильно подобранный режим обеспечивает непрерывный контур и ровную кромку.
Во время лазерной резки газ подается непосредственно в область обработки.
Он удаляет расплавленный металл из канала и влияет на характер процесса.
При работе с углеродистой сталью выбор газа связан с необходимой скоростью, качеством поверхности и требованиями к дальнейшей обработке.
Если после раскроя деталь должна окрашиваться, свариваться или проходить другую технологическую операцию, состояние кромки учитывают заранее.
Чтобы начать внутренний контур, лазеру необходимо сначала пройти через толщину листа.
Этот этап называют прожигом.
Для отверстий и закрытых внутренних элементов точку начала размещают таким образом, чтобы след входа не ухудшал критическую рабочую поверхность.
При проектировании ответственных деталей положение врезки может влиять на качество итогового контура.
На наружном периметре также используется технологический заход, позволяющий вывести рабочий режим на стабильные параметры до формирования основной кромки.
Одна из распространенных задач — получение отверстий под крепеж.
Лазер позволяет изготавливать их непосредственно во время раскроя, что сокращает количество отдельных операций.
Однако возможности зависят от соотношения диаметра отверстия и толщины материала.
Чем меньше отверстие, тем выше требования к настройкам и тем заметнее влияние тепла на его геометрию.
Если необходим особо точный посадочный размер, иногда рационально оставить технологический припуск и выполнить окончательную обработку другим способом.
Для обычных монтажных отверстий лазерного качества часто достаточно.
Сильная сторона лазерной технологии проявляется на сложных контурах.
На одном листе можно одновременно получать:
Траектория задается программно.
Поэтому производство не требует отдельного режущего инструмента, повторяющего форму каждой детали.
Это особенно выгодно для небольших серий и индивидуальных заказов.
После резки оценивают несколько параметров.
Контур должен соответствовать чертежу в пределах заданных допусков.
На нижней части кромки желательно минимизировать налипание расплавленного металла.
Количество грата зависит от правильности режима.
На поверхности реза могут быть заметны характерные линии.
Их выраженность зависит от толщины, скорости и настроек.
Избыточное тепловложение способно ухудшить внешний вид и состояние узких элементов.
Для большинства конструкционных деталей небольшая зона термического воздействия не создает проблемы, но требования всегда определяются назначением изделия.
Стоимость партии во многом зависит от того, насколько рационально детали размещены на листе.
При подготовке раскладки учитывают:
Для фигурных деталей используется автоматический или ручной нестинг.
Цель — получить максимальное количество изделий из листа без нарушения технологических требований.
Особенно заметна экономия на серийных партиях.
При лазерном раскрое обычно сначала обрабатывают внутренние элементы, а затем наружную границу детали.
Причина проста.
Пока заготовка соединена с основным листом, она сохраняет стабильное положение.
После окончательного отделения небольшой элемент может сместиться.
Если внутренние отверстия еще не выполнены, точность дальнейшего позиционирования окажется хуже.
Поэтому управляющая программа строится с учетом последовательности операций.
Низкоуглеродистая сталь хорошо подходит для изготовления гнутых изделий.
После лазерного раскроя заготовку можно направить на листогибочное оборудование и получить объемную форму.
Типичные изделия:
Но размеры плоской заготовки должны учитывать будущую деформацию металла.
Развертку рассчитывают с учетом толщины, внутреннего радиуса, угла гибки и параметров оборудования.
Лазер лишь точно воспроизводит подготовленный контур. Если сама развертка рассчитана неправильно, высокая точность резки не исправит ошибку проектирования.

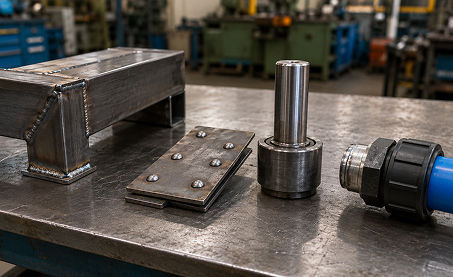

Ст3сп5 хорошо сваривается распространенными способами.
Это одно из ее ключевых преимуществ при изготовлении сборных конструкций.
Лазерный раскрой позволяет получить детали с точной геометрией, благодаря чему перед сваркой их проще совмещать.
Например, корпус можно спроектировать так, чтобы элементы имели установочные пазы и выступы.
При раскрое они формируются одновременно с основным контуром, а на сборочном участке помогают точно позиционировать детали относительно друг друга.
Так лазерная технология влияет не только на качество отдельной заготовки, но и на удобство всей последующей сборки.
Необходимость дополнительной подготовки зависит от конструкции соединения и выбранной технологии сварки.
В некоторых случаях лазерная кромка может использоваться непосредственно после раскроя.
В других требуется очистка поверхности, удаление следов окисления или формирование разделки.
Решение принимается исходя из толщины металла, типа соединения и требований к сварному шву.
Материал используется в очень широком диапазоне изделий.
Лазером вырезают косынки, соединительные пластины, опоры, фланцы и элементы узлов.
Изготавливаются корпуса, основания, кронштейны, защитные кожухи и монтажные детали.
Ст3сп5 используют для панелей, рамных элементов, площадок и компонентов различных конструкций.
Материал применяется в деталях лестниц, ограждений, каркасов, опор и других конструкций.
Лазерный раскрой в сочетании с последующей гибкой позволяет получать шкафы, короба и кожухи сложной конфигурации.
Популярность марки объясняется совокупностью свойств.
Сталь широко представлена в листовом прокате и подходит для массового производства.
Материал можно резать лазером, гнуть и сваривать.
Это удобно для деталей, которые после раскроя проходят формообразование.
При использовании качественного проката поведение материала достаточно предсказуемо.
Для многих конструкционных задач применение более дорогих легированных марок не требуется.
Материал нельзя считать универсальным.
Первое ограничение — невысокая коррозионная стойкость.
После изготовления изделия зачастую требуется грунтование, окраска, цинкование или другая защита поверхности.
Второе — температурные ограничения.
Ст3сп5 не выбирают как специальную жаропрочную сталь для деталей, длительно работающих при высоких температурах.
Третье — прочность.
Для особо нагруженных конструкций могут потребоваться марки с более высокими механическими характеристиками.
Все эти особенности следует учитывать еще на этапе проектирования изделия, а не после лазерного раскроя.
В группе Ст3 встречаются стали с различной степенью раскисления.
| Марка | Степень раскисления | Характер структуры | Типичное применение |
|---|---|---|---|
| Ст3кп | Кипящая | Менее однородная | Простые изделия |
| Ст3пс | Полуспокойная | Промежуточный вариант | Общестроительные детали |
| Ст3сп | Спокойная | Более однородная | Конструкции с повышенными требованиями к стабильности материала |
Для лазерной резки стабильность исходного листа имеет практическое значение.
Однако выбор между конкретными разновидностями должен определяться требованиями проекта, нормативной документацией и назначением детали.
При отсутствии необходимого проката иногда рассматривают близкие по характеристикам марки.
Среди российских материалов упоминаются другие варианты группы Ст3 и стали строительного назначения соответствующих классов.
В зарубежных стандартах по отдельным характеристикам близки некоторые конструкционные стали, включая S235JR, A283 Grade C и Q235B.
Но считать такие материалы автоматически взаимозаменяемыми нельзя.
Марки из разных систем стандартизации могут отличаться:
Поэтому замену материала в технически ответственной детали необходимо проверять по нормативной документации и требованиям проекта.
Для лазерного производства это важно еще и потому, что изменение марки иногда требует корректировки режимов резания.
Состояние материала до поступления на станок влияет на качество процесса.
Листы желательно хранить в условиях, исключающих постоянное воздействие влаги.
Ст3сп5 не обладает собственной высокой коррозионной стойкостью, поэтому при длительном нахождении во влажной среде на поверхности появляется ржавчина.
Незначительные следы коррозии не всегда делают лист непригодным, но выраженные поверхностные дефекты ухудшают внешний вид и могут влиять на дальнейшие операции.
Также необходимо защищать листы от механических повреждений.
Сильный изгиб или деформация способны создать сложности при укладке на рабочий стол.
Листовые пачки должны быть надежно закреплены.
При погрузке важно не повредить кромки и не создать остаточную деформацию.
Особенно внимательно обращаются с тонким листом большой площади, поскольку он легче изгибается.
После доставки материал желательно проверить до передачи в производство.
Если повреждение обнаружено уже непосредственно на лазерном станке, это может нарушить запланированный производственный график.
Для расчета необходимо предоставить основные параметры детали:
Если исходного материала у заказчика нет, дополнительно определяется требуемый формат листа.
Для сложной объемной детали желательно передавать не только готовую развертку, но и информацию о конечной геометрии изделия. Это позволяет проверить взаимосвязь лазерного раскроя и будущих сгибов.
Цена формируется из нескольких составляющих.
Значение имеют:
Например, две детали одинаковой площади могут значительно различаться по трудоемкости.
Простая прямоугольная пластина с четырьмя отверстиями имеет небольшую длину траектории.
Декоративный элемент того же размера с десятками внутренних контуров потребует значительно большего количества перемещений и прожигов.
Поэтому стоимость нельзя корректно определять только по массе готовой детали.
После подготовки и проверки управляющей программы геометрию можно многократно воспроизводить.
Это обеспечивает стабильность партии.
Если требуется изменить конструкцию, корректируется цифровой файл.
Такой подход особенно полезен при производстве:
Отсутствует необходимость изготавливать отдельный штамп под каждое изменение.
На практике заказ редко заканчивается только вырезанной плоской заготовкой.
Типовой маршрут может выглядеть так:
проектирование → подготовка развертки → раскладка → лазерная резка → гибка → сварка → зачистка → окраска → сборка.
Ст3сп5 хорошо подходит для такой последовательности благодаря сочетанию технологичности и доступности.
Именно поэтому эта марка используется не только как строительный прокат, но и как материал для изготовления большого количества серийных деталей.
