Неразъемные соединения используют там, где детали должны работать как единый узел и не разбираться без повреждения места крепления. Такой способ выбирают для металлоконструкций, машинных деталей, трубопроводов, корпусов, рам, опор, закладных элементов и изделий, которые должны сохранять жесткость под нагрузкой.
Главная особенность неразъемного соединения — прочная фиксация деталей. После сборки элементы нельзя просто раскрутить, снять или заменить без разрушения шва, заклепки, клеевого слоя, зоны пайки, запрессовки или переходного элемента. Это отличает такие соединения от болтовых, резьбовых, шпоночных и других разъемных вариантов.
В промышленной металлообработке неразъемные соединения особенно важны. Они помогают создавать жесткие пространственные конструкции, снижать риск самопроизвольного ослабления крепежа, уменьшать количество выступающих деталей и получать готовые сборочные узлы с заданной геометрией. При этом выбор метода зависит от материала, толщины заготовок, нагрузки, условий эксплуатации и требований к обслуживанию.
Разъемное соединение можно разобрать без разрушения основных деталей. После разборки элементы обычно остаются пригодными для повторной сборки. К этой группе относятся болтовые, винтовые, шпилечные, штифтовые, шлицевые, шпоночные и резьбовые соединения.
Неразъемное соединение устроено иначе. Оно рассчитано на постоянную фиксацию. Чтобы разделить детали, приходится разрушать или повреждать зону соединения. Например, сварной шов нужно срезать, заклепку — высверлить, клеевой слой — разрушить, а посадку с натягом — распрессовать с риском повреждения поверхности.
Разница хорошо видна на простом примере. Болтовое крепление на раме можно разобрать ключом, заменить одну деталь и собрать узел заново. Сварную раму так не обслуживают: если требуется изменить конструкцию, шов зачищают, режут или вырезают участок металла. Зато при правильном изготовлении сварная рама получается жесткой, компактной и устойчивой к вибрации.
Основные признаки разъемных соединений:
Основные признаки неразъемных соединений:
Выбор между этими вариантами зависит не от того, какой способ «лучше», а от назначения изделия. Если узел нужно часто обслуживать, удобнее разъемное крепление. Если нужна жесткость, герметичность, компактность или постоянная фиксация, чаще выбирают неразъемный вариант.
Неразъемные соединения встречаются почти во всех отраслях, где используются металлические, полимерные или комбинированные детали. Их применяют в машиностроении, строительстве, приборостроении, производстве оборудования, энергетике, газоснабжении, изготовлении металлоконструкций и транспортных систем.
Чаще всего такие соединения нужны, когда изделие должно:
В металлообработке неразъемные соединения применяют при изготовлении рам, кронштейнов, опор, ограждений, кожухов, корпусов, емкостей, лестниц, площадок обслуживания, закладных деталей и сварных узлов для оборудования. В трубопроводах такие решения используют для постоянного соединения участков сети, переходов между материалами и присоединения арматуры.
Неразъемные соединения различаются по способу образования связи между деталями. В одних случаях материал деталей расплавляется или пластически деформируется. В других — используется дополнительный элемент, клей, припой, заклепка или усилие запрессовки.
К распространенным видам относятся:
На чертежах часть таких соединений отображают по установленным правилам. ГОСТ 2.313-82 задает условные изображения и обозначения соединений, получаемых клепкой, пайкой, склеиванием, сшиванием и металлическими скобками, что важно для корректной передачи технической документации в производство.

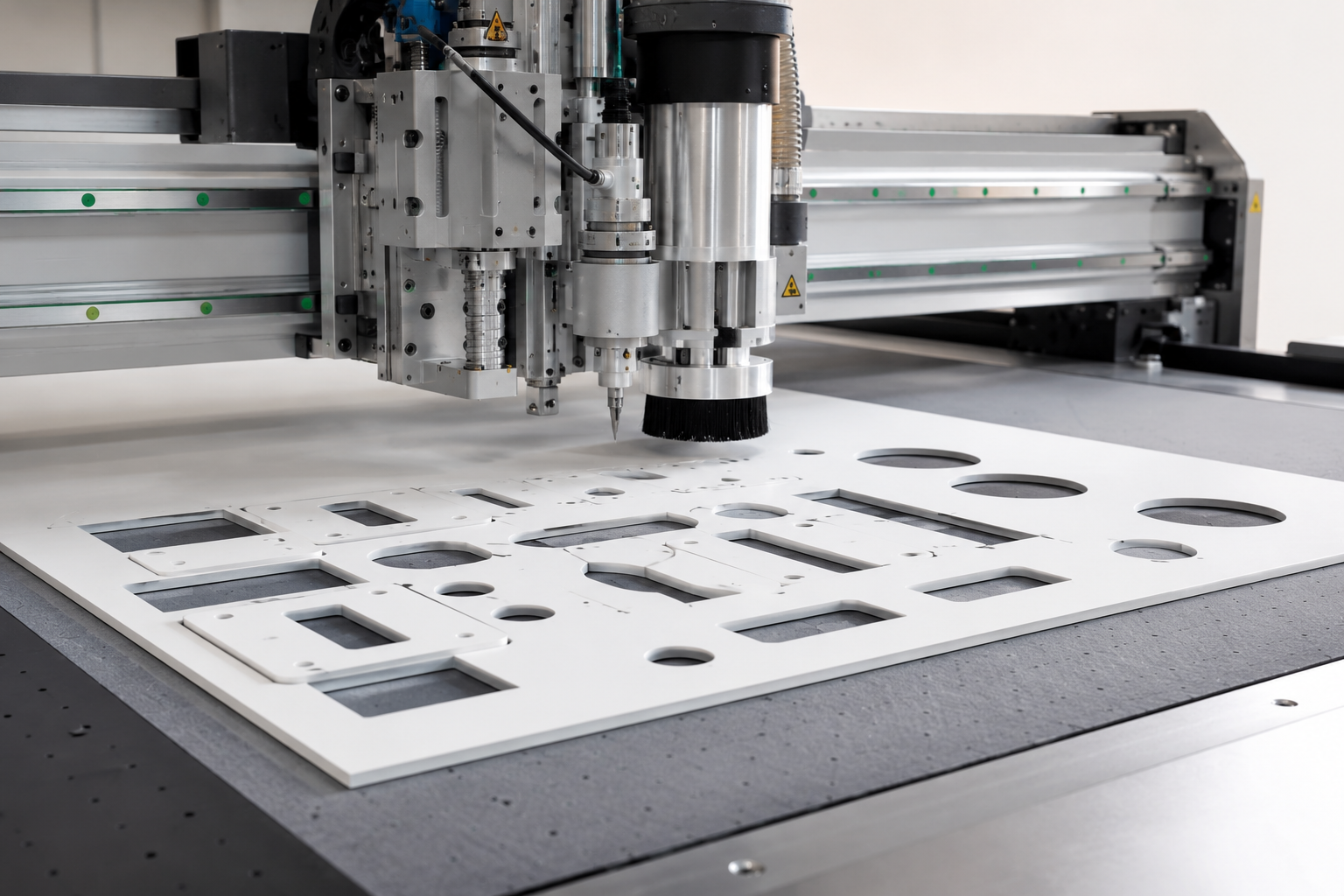

В реальном изделии часто используют не один, а несколько методов. Например, корпус может состоять из лазерно вырезанных деталей, согнутых на листогибочном оборудовании и затем сваренных в сборочную единицу. В другом случае металлический патрубок соединяют с полиэтиленовой трубой заводским переходом, а дальше узел включают в трубопровод.

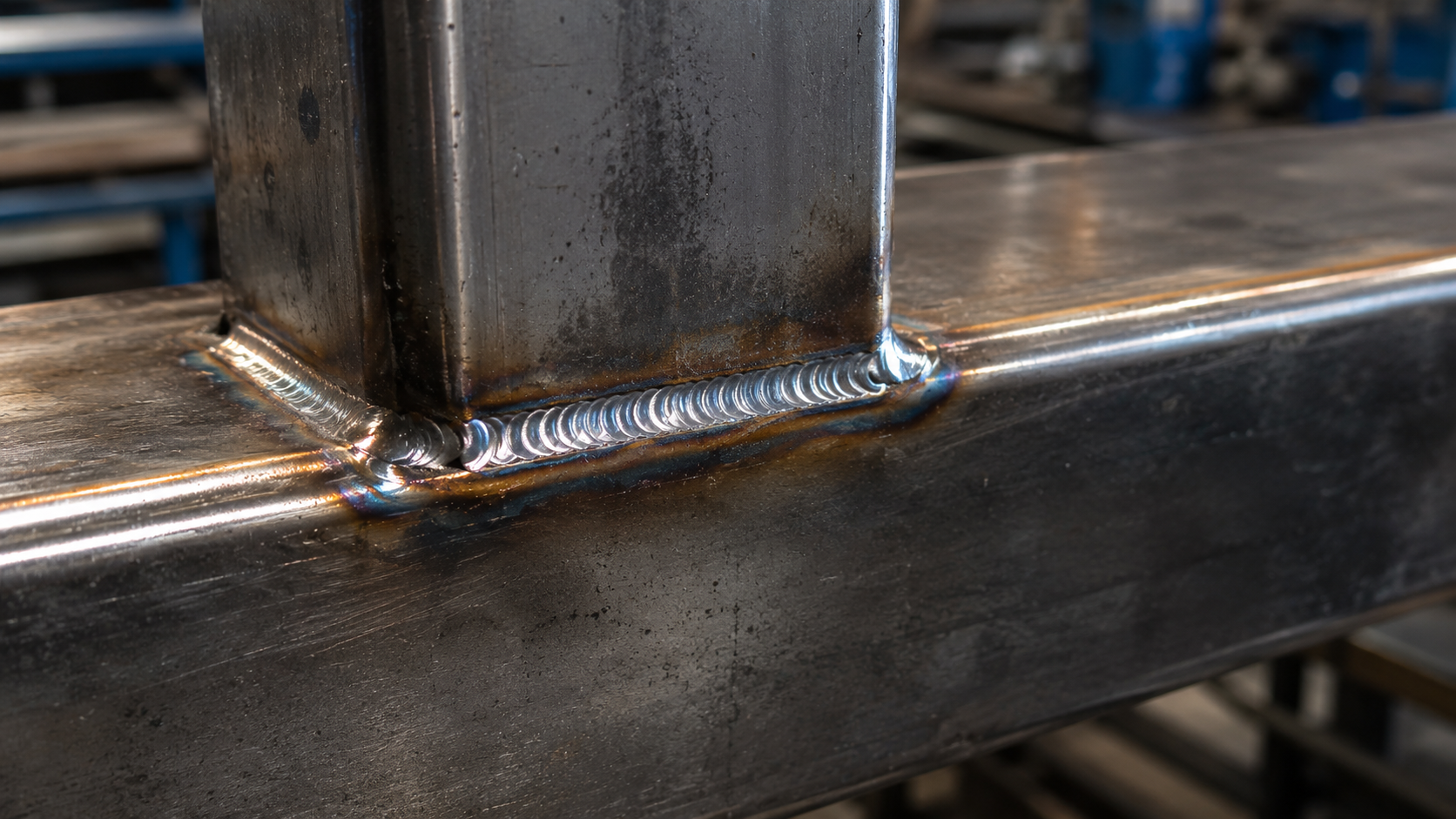

Сварное соединение образуется за счет местного нагрева деталей и формирования шва. В зависимости от технологии металл может расплавляться полностью или частично, а в зону соединения может вводиться присадочный материал. После остывания детали становятся единым узлом.
Для ручной дуговой сварки типы, конструктивные элементы и размеры сварных соединений из сталей и ряда сплавов описывает ГОСТ 5264-80. В нем рассматриваются стыковые, угловые, тавровые и нахлесточные соединения, а также форма подготовки кромок и параметры швов.
Сварные соединения применяют при изготовлении:
Преимущества сварки:
Ограничения тоже есть. Сварка требует правильной подготовки кромок, подбора режима, квалификации сварщика и контроля деформаций. При неправильной технологии возможны прожоги, непровар, поры, подрезы, шлаковые включения и коробление детали.
В металлоконструкциях наиболее распространены несколько типов сварных соединений. Каждый вариант решает свою задачу и требует подходящей подготовки.

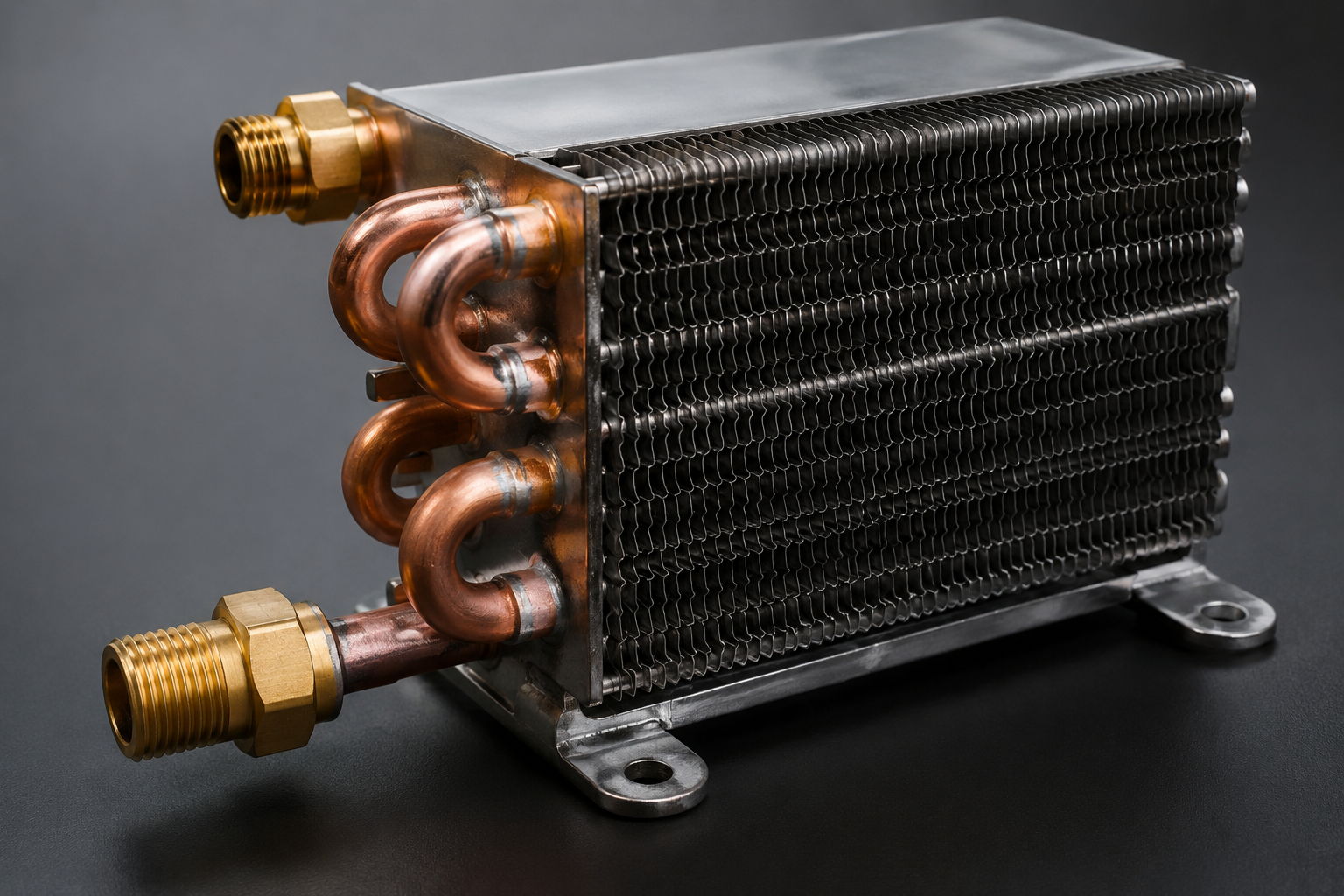

Пайка отличается от сварки тем, что основной материал обычно не расплавляется полностью. Соединение формируется за счет припоя, который заполняет зазор между деталями и после охлаждения фиксирует их. Такой метод применяют там, где требуется аккуратное соединение, герметичность или работа с деталями небольшой толщины.
Пайка востребована в приборостроении, электротехнике, теплообменном оборудовании, ремонте тонкостенных элементов, соединении медных трубок и небольших металлических деталей. Она дает меньше температурных деформаций, чем многие виды сварки, но требует чистой поверхности и правильно подобранного припоя.
Преимущества пайки:
Недостатки:
Для тяжелых металлоконструкций пайку используют редко. В таких задачах обычно выбирают сварку, заклепки или механическую фиксацию с натягом.
Клеевое соединение относится к неразъемным, если после отверждения его нельзя разобрать без разрушения клеевого слоя или повреждения поверхности. Такой способ подходит не только для металла, но и для пластика, композитов, резины, стекла, декоративных панелей и комбинированных материалов.
Клей используют, когда нежелательно сверлить детали, нагревать металл или создавать выступающие крепежные элементы. Он распределяет нагрузку по площади, помогает соединять тонкие материалы и снижает риск локальных напряжений. Но для надежности нужно строго соблюдать технологию.
Перед склеиванием обычно выполняют:
Недостатки клеевых соединений связаны с чувствительностью к температуре, влажности, химической среде и качеству подготовки поверхности. Если поверхность загрязнена маслом, окалиной или пылью, прочность резко снижается.
Соединение с натягом получают, когда одна деталь устанавливается в другую с небольшим превышением размера. Например, вал может быть больше отверстия втулки на заданную величину. После запрессовки между поверхностями возникает давление, которое удерживает детали без резьбы, сварки или клея.
Такие соединения применяют в машиностроении, ремонтных узлах, посадке втулок, колес, муфт, колец, шестерен, подшипниковых элементов и других деталей, которые должны передавать усилие без люфта.
Способы сборки бывают разными:
Преимущества соединений с натягом:
Недостатки:
Соединения с натягом нельзя выполнять «на глаз». Здесь важны точные размеры, шероховатость поверхности, материал деталей и расчет усилия посадки. Слишком малый натяг не обеспечит фиксацию. Слишком большой может повредить деталь при сборке.

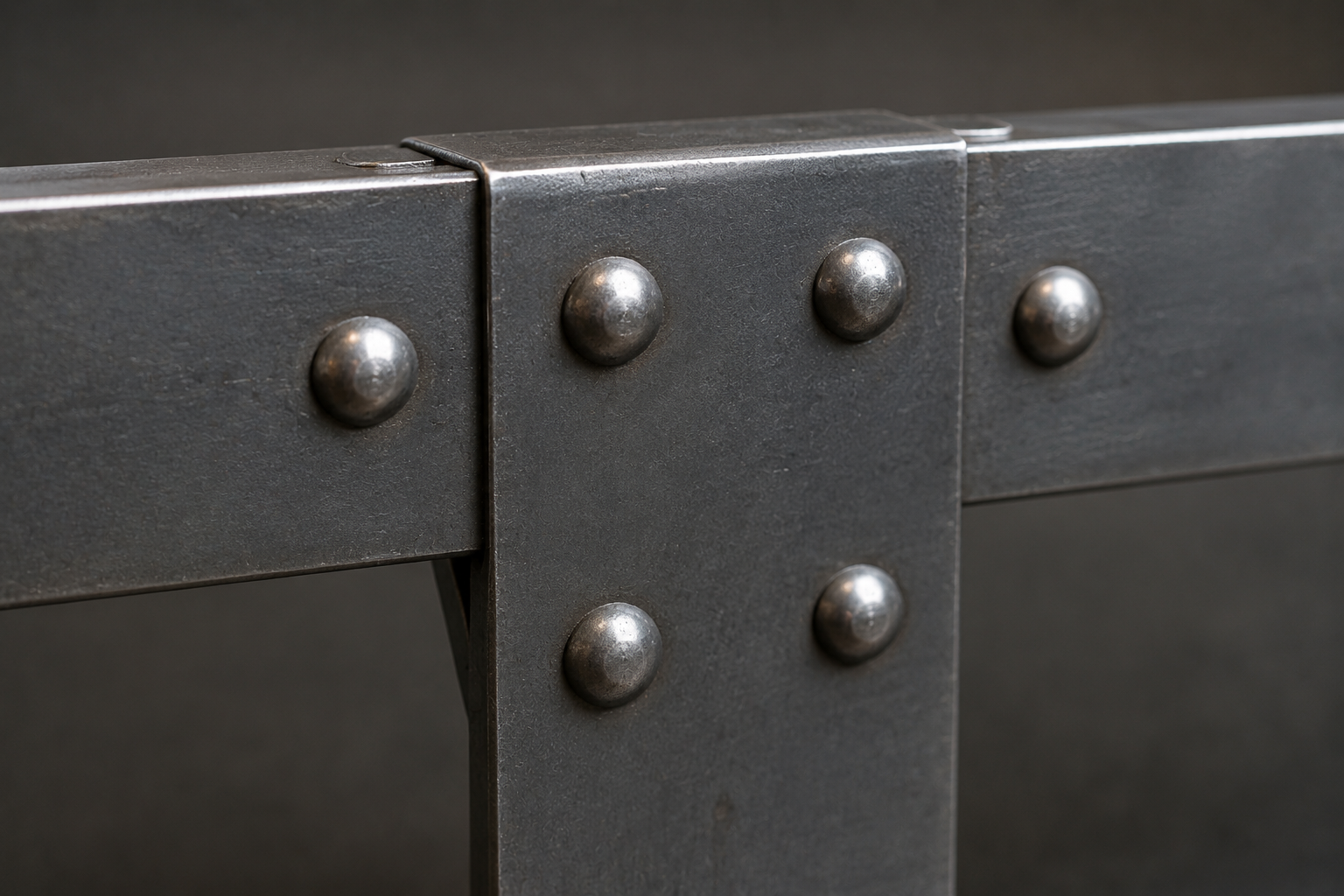

Заклепочное соединение формируется с помощью заклепки. Она проходит через отверстия в деталях и после осадки образует замыкающую головку. В результате элементы фиксируются механически, а разобрать их без разрушения заклепки нельзя.
Этот метод применяют, когда сварка нежелательна или невозможна. Например, если материал плохо переносит нагрев, детали имеют покрытия, нужно соединить листовые элементы или важно сохранить контролируемую механическую фиксацию.
Заклепки используют в:
Преимущества заклепок:
Недостатки:
Заклепочные соединения не исчезли с развитием сварки. Они остаются полезными там, где нагрев опасен, а механическая фиксация более технологична.
Кроме сварки, пайки, клея, заклепок и натяга, существуют другие виды неразъемных соединений. Они применяются в более узких задачах, но часто оказываются оптимальными.
Отдельного внимания заслуживает неразъемное соединение полиэтилен-сталь. Его применяют для перехода с полиэтиленового участка трубопровода на стальной участок или для подключения стальной арматуры к полиэтиленовой линии. В газопроводных системах такие соединения особенно важны, потому что полиэтилен и сталь имеют разные свойства и не могут соединяться обычной сваркой напрямую.
СП 42-103-2003 рекомендует для присоединения полиэтиленовой трубы к стальной использовать разъемные и неразъемные соединения «полиэтилен-сталь», пригодность которых подтверждена в установленном порядке. В этом же своде правил указано, что соединения полиэтиленовых труб со стальными, как правило, выполняют с помощью неразъемных соединений «полиэтилен-сталь», изготовленных в заводских условиях по утвержденной технической документации.
Такой переход представляет собой готовую деталь, в которой соединены стальной и полиэтиленовый участки. Конструкция должна обеспечивать герметичность, механическую прочность и устойчивость к условиям эксплуатации. Именно поэтому такие элементы изготавливают не как случайную сборку на объекте, а как заводское изделие с контролем.
Неразъемное соединение полиэтилен-сталь применяют:
Называть такое соединение «самым прочным» для всех случаев некорректно. Прочность всегда зависит от назначения, материала, диаметра, давления, конструкции и требований проекта. Но в своей области — переходе между полиэтиленовой и стальной трубой — заводское неразъемное соединение считается одним из наиболее надежных решений, потому что оно специально разработано для работы двух разных материалов в одном трубопроводе.
У стали и полиэтилена разные механические и температурные свойства. Сталь прочная, жесткая и хорошо переносит высокие механические нагрузки. Полиэтилен легче, коррозионно-стойкий и удобен для подземных трубопроводов. Но соединить их напрямую обычной сваркой металла нельзя.
Заводской переход решает эту задачу за счет специальной конструкции. Он должен выдерживать рабочие нагрузки, сохранять герметичность и не разрушаться в зоне контакта материалов. Для газораспределительных систем это критически важно: утечка или разгерметизация недопустимы.
К качественному переходу предъявляют требования по:
Если изделие выполнено неправильно, риск возникает не только в месте соединения, но и во всей линии. Поэтому для ответственных трубопроводов применяют изделия, пригодность которых подтверждена в установленном порядке.
Чтобы выбрать способ соединения, нужно учитывать не только прочность. Важно понять, как будет работать изделие, можно ли его нагревать, нужно ли обслуживать узел и допустима ли последующая разборка.
При выборе метода анализируют:
Если нужна жесткая металлическая конструкция, чаще выбирают сварку. Если нельзя нагревать металл, можно рассмотреть заклепки, клеевую фиксацию или механическое соединение. Если нужно посадить втулку или кольцо на вал, подходит натяг. Если требуется переход между полиэтиленовой и стальной трубой, используют специализированный переход полиэтилен-сталь.
Неразъемные соединения ценят за надежность и стабильность. Они хорошо работают в конструкциях, где нет необходимости регулярно разбирать узел.
Основные преимущества:
Для металлоконструкций это особенно важно. Сварная или заклепочная сборка часто выглядит более цельной, чем изделие с большим количеством болтов. Кроме того, неразъемное соединение не требует периодической подтяжки, если оно правильно рассчитано и изготовлено.
У неразъемных соединений есть недостатки, которые нужно учитывать заранее. Главный минус — сложность разборки. Если изделие нужно часто обслуживать, заменять детали или регулировать положение элементов, постоянное соединение может оказаться неудобным.
Основные ограничения:
Именно поэтому неразъемные соединения нужно закладывать на этапе проектирования. Если заранее понятно, что узел будет регулярно обслуживаться, лучше предусмотреть разъемный доступ. Если же изделие должно работать как единое целое, неразъемный вариант будет рациональнее.
Неразъемное соединение требует точности на всех этапах. Недостаточно просто сварить, заклепать или собрать детали. Важно правильно подготовить заготовки, выдержать размеры, подобрать технологию и проконтролировать результат. Поэтому для металлических изделий лучше обращаться на производство, где есть оборудование для комплексной обработки.
Наша компания специализируется на промышленной металлообработке. Наши услуги:
Такой набор услуг позволяет выполнять не отдельную операцию, а полный цикл подготовки и сборки металлических изделий.
Неразъемные переходы полиэтилен-сталь применяют в трубопроводах, где нужно соединить полиэтиленовый участок со стальным. Чаще всего это газораспределительные сети, вводы к зданиям, подключение стальной запорной арматуры и реконструкция участков старых стальных трубопроводов с заменой на полиэтилен.
Сталь и полиэтилен имеют разную природу, температуру плавления и механические свойства. Обычная сварка металла для них не подходит. Поэтому используют специальный заводской переход, который обеспечивает прочную и герметичную связь между двумя материалами.
Сборочная единица — это изделие, состоящее из нескольких деталей, соединенных между собой на производстве. Например, сварная рама, корпус, кронштейн с ребрами жесткости или трубный узел могут быть сборочными единицами, если они изготавливаются как единый элемент.
Можно, но ремонт обычно сложнее, чем у разъемного узла. Сварной шов зачищают, вырезают или переваривают. Заклепку высверливают. Клеевое соединение разрушают и очищают поверхность. После этого деталь часто требует дополнительной обработки.
