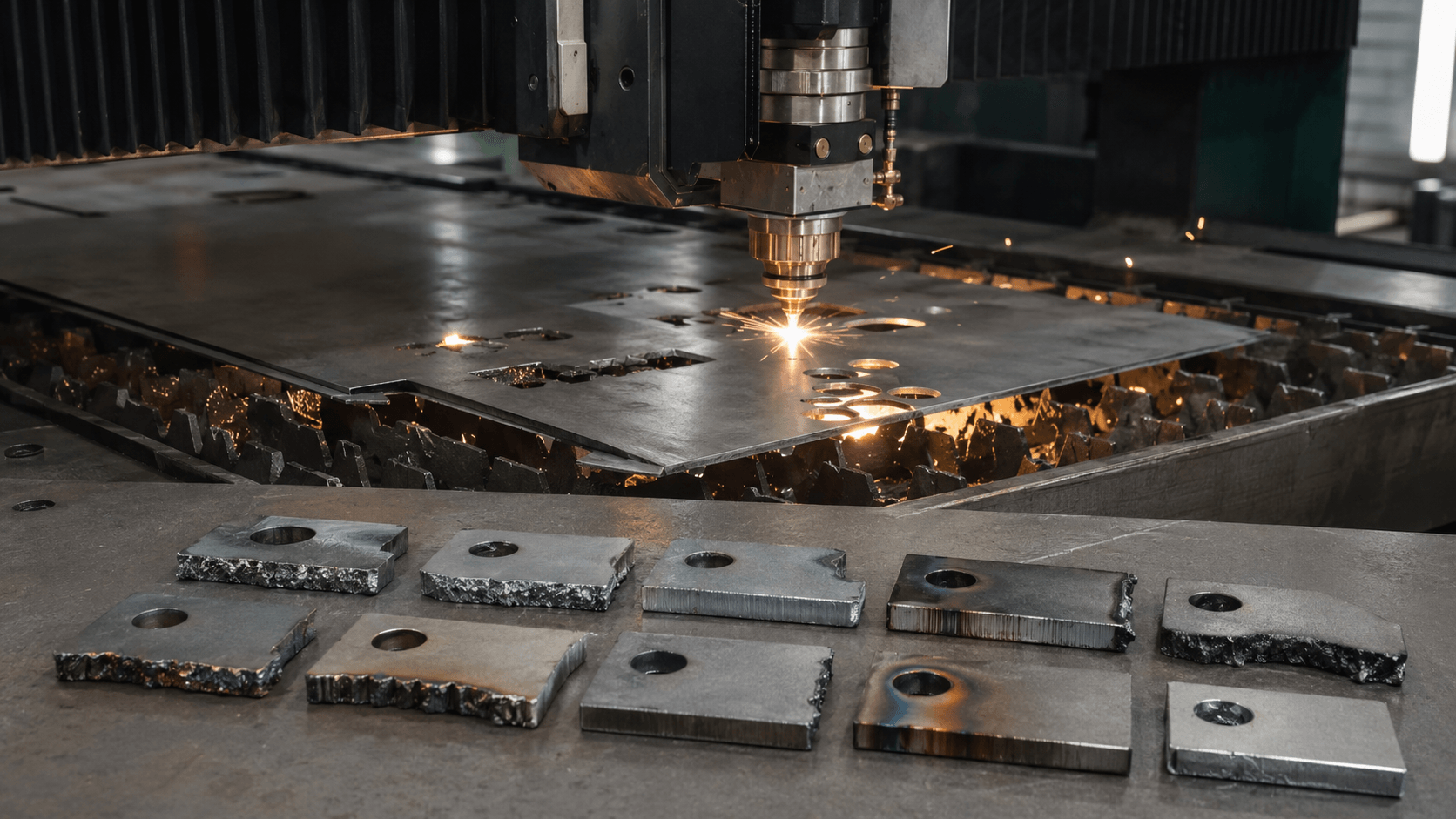

Дефекты лазерной резки металла — это отклонения кромки, контура или формы детали от требований чертежа и условий дальнейшей обработки. К ним относят неполный прорез, грат, выраженную шероховатость, конусность реза, оплавление, дефекты пробивки, окисление и термическую деформацию. Обычно проблема возникает не из-за одного параметра, а из-за несоответствия режима конкретному материалу, толщине листа, фокусировке, вспомогательному газу и состоянию режущей головки.
Устранять брак следует не механическим изменением мощности или скорости, а последовательной диагностикой: сначала проверить лист и локализацию дефекта, затем сопло, оптику и газовую систему, после этого — фокус, скорость, мощность, пробивку и траекторию раскроя. Такой порядок снижает риск замаскировать неисправность новой настройкой.
Качество реза оценивают по требованиям готовой детали, а не только по тому, отделилась ли она от листа. Проверяют соответствие контура чертежу, отсутствие непрорезанных участков, состояние верхней и нижней кромки, величину грата, геометрию стенки реза, следы перегрева и пригодность поверхности к сварке, окраске или сборке.
ISO 9013 применяется для классификации геометрических характеристик и допусков термических резов, включая лазерную резку, если ссылка на стандарт указана в чертеже или иной документации. При этом стандарт отдельно оговаривает, что дефекты плоскостности в его область не входят, поэтому коробление детали должно оцениваться по требованиям к материалу и изделию.
Не всякий след на кромке автоматически означает брак. Допустимость борозд, небольшого грата, изменения цвета или последующей зачистки зависит от назначения детали. Для декоративной панели, сварной заготовки и детали под порошковую окраску критерии приёмки будут разными.
Непрорез проявляется как непрерывная или локальная перемычка в нижней части листа: деталь не отделяется, контур разрывается либо металл повторно схватывается после прохождения луча. Основная физическая причина — в нижней части реза недостаточно энергии или расплав удаляется из канала не полностью.
Проверять нужно сочетание скорости, мощности, положения фокуса, состояния защитного стекла, давления и стабильности подачи газа. Недостаточная энергия может быть связана не только с установленной мощностью, но и с загрязнённой оптикой или неверной фокусировкой. Слишком высокая скорость сокращает время воздействия, а нарушенный газовый поток ухудшает удаление расплава.
Влияние фокуса зависит от толщины и свойств материала: оптимальный размер пятна и глубина фокуса должны обеспечивать плавление по всей толщине и свободный выход расплава.
Если непрорез появляется по всему листу, сначала сверяют фактический материал и толщину с технологической таблицей. Если дефект возникает только в одном направлении или на части контура, дополнительно проверяют центровку сопла, состояние его отверстия и равномерность зазора между соплом и поверхностью.
Грат образуется, когда расплавленный металл не успевает полностью выйти из канала реза и застывает на нижней кромке. Он может быть тонким и острым, крупным каплевидным или неравномерным по периметру детали. Разная форма грата указывает на разные комбинации причин, поэтому универсальная команда «увеличить мощность» здесь некорректна.
К вероятным причинам относятся неподходящая скорость, недостаточное или избыточное давление газа, смещённый фокус, повреждённое или загрязнённое сопло, нарушение его центровки и несоответствие режима фактической марке металла. Сопло формирует газовый поток в зоне реза; его геометрия и состояние напрямую влияют на удаление расплава и образование заусенцев.
Диагностику начинают с распределения дефекта:
Выраженные борозды и наклонная стенка реза означают, что распределение энергии и движение расплава по толщине листа нестабильны. При конусности верхняя и нижняя ширина реза различаются, а при высокой шероховатости на стенке формируются глубокие или нерегулярные линии.
Положение и размер фокального пятна влияют одновременно на плотность энергии, ширину реза и глубину области, в которой луч сохраняет требуемую концентрацию. Для более толстого материала нужен такой оптический режим, который не только создаёт достаточную плотность энергии, но и оставляет канал достаточным для выхода расплава. Поэтому попытка улучшить точность за счёт максимально малого пятна может ухудшить качество стенки по глубине.
Кроме фокуса проверяют скорость, колебания давления газа, повреждение сопла, загрязнение оптики, механические вибрации и качество поверхности листа. Если борозды меняют направление на углах или малых радиусах, причина может быть связана с замедлением осей и несогласованным снижением мощности, а не с режимом прямолинейного участка.
Оплавление возникает при избыточном тепловложении в верхней части листа. Кромка теряет остроту, скругляется, рядом с контуром появляются наплывы, а мелкие отверстия и узкие перемычки могут частично завариваться.
Причиной бывает слишком медленное перемещение, избыточная энергия для фактической толщины, неправильно расположенный фокус, неудачная пробивка или накопление тепла при последовательной обработке близко расположенных контуров. Недостаточная мощность способствует непрорезу и накоплению остатков, а чрезмерная — расширению канала и огрублению поверхности. Слишком низкая скорость также ведёт к избыточному накоплению тепла.
Если дефект сосредоточен на углах и малых элементах, корректируют управление мощностью при замедлении, порядок резки и параметры пробивки. Если верхняя кромка оплавлена по всему контуру, проверяют базовый режим и положение фокуса.
Дефект пробивки локализован в начале контура. Он выглядит как крупный кратер, наплыв, выброс капель, расширенное отверстие или непрорезанный стартовый участок. Даже правильно настроенный основной рез не компенсирует неустойчивую пробивку.
Проверяют режим пробивки, время воздействия, высоту головки, давление газа, выбранное место входа и переход от пробивки к движению по контуру. Для толстого листа параметры пробивки должны обеспечивать сквозной и контролируемый канал до начала основного перемещения. Чрезмерно агрессивный старт повышает риск выброса материала.
Точку входа по возможности размещают вне функциональной кромки детали. Для малых отверстий и плотного раскроя дополнительно проверяют, не попадает ли выброс расплава на соседний контур или защитное стекло.
Коробление возникает из-за неравномерного распределения тепла и освобождения внутренних напряжений в листе. Чаще страдают длинные узкие детали, тонкие перемычки, плотные группы отверстий и контуры, которые последовательно режутся в одной зоне.
Снижение риска достигается не только изменением мощности. Влияют схема раскладки, очередность контуров, расстояние между соседними резами, удержание детали в листе и паузы на охлаждение. Для предотвращения накопления тепла применяют распределённую последовательность обработки и управляют режимом прохождения входов и острых углов.
Если деформация повторяется на одной геометрии при стабильном качестве кромки, сначала анализируют конструкцию детали и раскрой. Если коробление появляется вместе с оплавлением и изменением цвета, дополнительно проверяют тепловложение и скорость.
Изменение цвета может быть нормальным следствием выбранного газа или признаком загрязнения и перегрева. При кислородной резке углеродистой стали формируется оксидная кромка; для последующей сварки или окраски её допустимость должна быть согласована заранее.
При инертном газе ожидается более чистая кромка, а заметное окисление может указывать на примесь воздуха, недостаточную чистоту газа или нарушение его подачи. Азот ограничивает реакцию металла с воздухом, тогда как кислородная резка формирует оксидный слой, который может потребовать удаления перед окраской или сваркой.
Отдельно проверяют грязь, масло, ржавчину, окалину и защитную плёнку на листе. Поверхностные загрязнения меняют поглощение энергии и устойчивость процесса. Перед обработкой следует удалять грязь, ржавчину и другие загрязнения, ухудшающие результат резки.
Параметры лазерной резки связаны между собой. Скорость определяет время воздействия, мощность — доступную энергию, фокус — её распределение по глубине, а газовый поток — удаление расплава и характер реакции в канале. Изменение одного параметра может устранить внешний признак, но создать другой дефект.
Например, снижение скорости может убрать локальный непрорез, но усилить оплавление и тепловую деформацию. Повышение давления газа может улучшить удаление расплава, однако при нарушенной центровке сопла сделать кромку более неравномерной. Уменьшение фокального пятна повышает плотность энергии, но сокращает глубину фокуса и не всегда подходит для более толстого листа.
Поэтому режим корректируют малыми контролируемыми изменениями и оценивают не только один дефект, а весь набор признаков: верхнюю и нижнюю кромку, направление борозд, ширину реза, цвет, стабильность искр и повторяемость результата.
Диагностика должна отделять проблему материала, оборудования, газа, программы и режима. Практический порядок следующий.
Стабильное качество обеспечивается повторяемым процессом, а не разовой удачной настройкой. Перед серийной резкой целесообразно выполнить контрольный образец из фактического материала партии и проверить его по тем же критериям, которые будут применяться к готовым деталям.
Для производственного контроля нужны:
Нельзя компенсировать загрязнённую оптику или повреждённое сопло постоянным изменением режима. Чистоту оптики, состояние и центровку сопла, калибровку и соответствие технологическим условиям проверяют до корректировки процесса.
Требования к кромке нужно сформулировать до запуска, иначе производитель и заказчик могут по-разному оценивать один и тот же результат. В задании указывают:
Ссылка на ISO 9013 должна быть указана в чертеже или сопроводительной документации, если качество реза требуется классифицировать по этому стандарту. Требования к плоскостности задают отдельно.
Для деталей под окраску или сварку заранее согласуют режущий газ и допустимость оксидной кромки. Выбор газа зависит не только от материала и скорости, но и от последующей операции: инертная резка может уменьшить объём зачистки, тогда как кислородная кромка может потребовать удаления оксидного слоя.
При обнаружении дефекта сначала фиксируют его внешний вид и расположение, затем проверяют материал, сопло, оптику и газовую систему и только после этого корректируют режим. Такой порядок позволяет устранить причину, а не временно скрыть её изменением параметров.
